سرفصل آموزش Etabs مقدماتی

مدرس: مهندس علیرضا خویه

دوره به صورت سازمانی تدریس می شود.

جهت هماهنگی می توانید با شماره 09382904800 تماس بگیرید

 بخش اول: مدلسازی«ساختمان بتنی ۴ طبقه»

گام اول – بررسی نقشه های معماری، و آشنایی با کلیات ایتبس – تعریف هندسه سازه

• نصب و تنظیم اولیه نرم‌افزار، آشنایی با محیط کاربری (نوار منو، نوار ابزار، پنجره Plan و 3D View)

• تعریف شبکه محورها (Grids) بر اساس پلان معماری فرضی (مثلاً ۳ دهانه ۵ متری در هر جهت)

• تعریف طبقات (Story) با ارتفاع طبقه معمولی ۳.۲ متر

• تعریف مصالح: بتن با عیار C25 و فولاد آجدار با تنش تسلیم ۴۰۰ مگاپاسکال

گام دوم – تعریف مقاطع اولیه

• تعریف مقطع تیر بتنی (فرض اولیه ۳۰ در ۴۵ سانتی‌متر)

• تعریف مقطع ستون بتنی (فرض اولیه ۴۰ در ۴۰ سانتی‌متر)

• تعریف دال بتنی (ضخامت فرضی ۱۵ سانتی‌متر)

گام سوم – مدلسازی المان‌ها

• ترسیم تیرها روی محورها (با استفاده از دستور Draw Line Object)

• ترسیم ستون‌ها در تقاطع محورها (با استفاده از دستور Draw Column)

• ترسیم دال سقف به صورت صفحۀ یکپارچه در هر طبقه

گام چهارم – بارگذاری

• محاسبه و اعمال بار مرده سقف: وزن دال + کفپوش (سرامیک، ملات) + تاسیسات + دیوارهای جداکننده روی تیرها (معادل ۶۰۰ تا ۱۰۰۰ کیلوگرم بر متر طولی)

• محاسبه و اعمال بار زنده سقف برای ساختمان مسکونی: ۲۰۰ کیلوگرم بر متر مربع

• تعریف نیروی و طیف زلزله بر اساس آیین‌نامه ۲۸۰۰ ایران (نوع خاک و ضریب بازتاب)

• تعریف ترکیبات بار (بار مرده، بار زنده، بار زلزله در دو جهت اصلی)

گام پنجم – تحلیل اولیه و اصلاح مدل

• اجرای تحلیل خطی (Run Analysis) و بررسی خطاهای احتمالی (مثل اعضای آزاد یا همپوشانی)

• بررسی تغییرمکان سازه و پریود اولیه

• اصلاح مقاطع در صورت نیاز (مثلاً بزرگتر کردن ستون‌ها برای کاهش دریفت)

گام ششم – طراحی اعضای بتنی

• اجرای بخش طراحی (Design) و انتخاب آیین‌نامه ACI 318-14 یا مبحث نهم

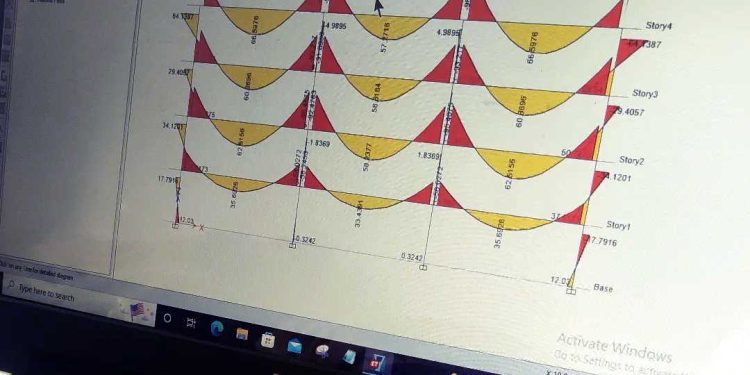

• طراحی تیرها: بررسی خمش، برش، خاموت‌گذاری

• طراحی ستون‌ها: بررسی نیروی محوری و لنگر، تعیین درصد آرماتور طولی و عرضی

• طراحی دال: بررسی خمش و تعریف شبکه آرماتور

گام هفتم – کنترل‌های نهایی آیین‌نامه‌ای

• کنترل تغییرمکان نسبی طبقات (دریفت) کمتر از حد مجاز

• کنترل پریود سازه و مقایسه با روابط تجربی

• کنترل برش پایه حاصل از تحلیل با مقدار محاسباتی آیین‌نامه

• کنترل تیر ضعیف و ستون قوی (Strong Column – Weak Beam)

گام هشتم – خروجی گرفتن

• استخراج مقادیر آرماتور برای هر تیر و ستون

• تهیه گزارش طراحی (Design Report) شامل نیروها، جابه‌جایی‌ها و جزئیات آرماتورگذاری

• ذخیره خروجی برای انتقال به نقشه‌های اجرایی

 بخش دوم: مدلسازی پروژه «ساختمان فولادی ۴ طبقه»

گام اول – شروع از پروژه بتنی یا مدلسازی تازه

• امکان تغییر پروژه بتنی به فولادی (با حذف مقاطع بتنی و تعریف مقاطع فولادی)

• تعریف مصالح فولاد ST-37 یا ST-52

گام دوم – تعریف مقاطع فولادی

• انتخاب تیرهای IPE از کتابخانه نرم‌افزار (مثلاً IPE 240 برای دهانه ۵ متری)

• انتخاب ستون‌های Box یا 2UNP (جعبـی یا دو ناودانی روبرو)

• انتخاب مقطع مهاربند (مثلاً ۲L یا قوطی) بر اساس نیاز لرزه ای

گام سوم – مدلسازی با تفاوت فولادی

• مدلسازی تیرها و ستون‌ها شبیه پروژه بتنی

• اضافه کردن مهاربندهای ضربدری (X-Bracing) در دو جهت سازه

• تعریف سقف کامپوزیت (تیر فولادی + دال بتنی روی ورق گالوانیزه) به‌جای دال بتنی یکپارچه

گام چهارم – بارگذاری با رویکرد فولادی

• اعمال بارهای مشابه پروژه بتنی (با اصلاح وزن سقف کامپوزیت)

• نکته مهم: چگونگی انتقال بار از سقف به تیرهای فرعی و اصلی

• تعریف ترکیبات بار بر اساس آیین‌نامه فولادی (مبحث دهم)

گام پنجم – تحلیل و طراحی فولادی

• تحلیل و بررسی تغییرمکان (دریفت در سازه فولادی سخت‌گیرانه‌تر از بتنی است)

• طراحی تیرها: بررسی خمش، برش، کمانش جانبی (Lateral Torsional Buckling)

• طراحی ستون‌ها: بررسی کمانش محوری و اثر لنگر

• طراحی مهاربندها: کنترل کمانش و نیروی کششی

گام ششم – کنترل‌های ویژه فولادی

• کنترل نسبت لاغری اعضا

• کنترل پریود سازه

گام هفتم – خروجی اختصاصی سازه فولادی

• استخراج نیروهای محوری و لنگر برای هر المان

• تهیه گزارش شامل پروفیل‌های انتخابی برای هر طبقه

• آماده‌سازی دیتا برای تهیه نقشه‌های فولادی (شاپ دراوینگ)
