برای مدلسازی دیوار برشی روی فونداسیون در نرم افزار SAFE دو حالت wall و beam وجود دارد. بصورت پیش فرض در انتقال هندسه و بارگذاری از مدل ETABS به SAFE دیوارهای برشی و دیوارهای حائل پیرامونی بصورت المان beam مدل سازی میشوند در این حالت سختی خمشی داخل صفحه دیوار به صورت سختی خمشی تیر مدلسازی می گردد، ولیکن از سختی خارج صفحه دیوار صرفنظر می گردد در حالتیکه ارتفاع طبقه روی فونداسیون خیلی بلند نباشد، سختی خارج از صفحه دیوارها هم قابل توجه خواهد بود و در نظر گرفتن آن میتواند به توزیع تنشها در فونداسیون کمک کند. هر چند مدلسازی دیوار برشی با المان beam قابل قبول و در جهت اطمینان میباشد، با مدلسازی دیوارها با المان پوسته ای wall میتوان اثر سختی خارج از صفحه دیوار را نیز در نظر گرفت.
چنانچه در مدلسازی دیوارهای بتنی روی فونداسیون از المان wall استفاده شود توجه به نکات زیر ضروری است:

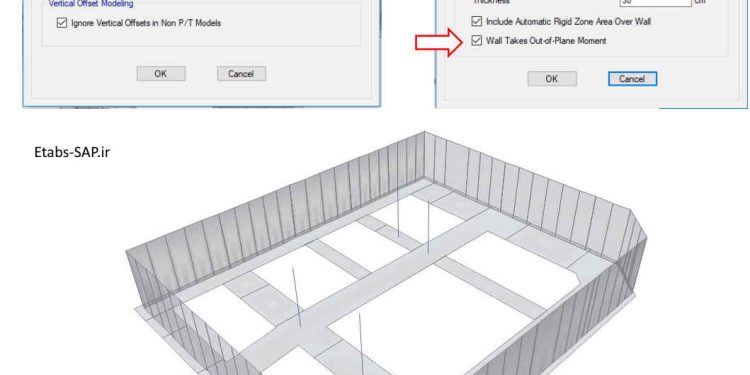

گزینه Add Rigid Diaphragm Constraint برای استفاده از سختی خارج از صفحه دیوار باید فعال باشد. گزینه 2D Plate که در فونداسیونهایی که در یک سطح مدلسازی میشوند مورد استفاده قرار می گیرد، در این حالت نبایستی فعال باشد.
سختی خمشی خارج از صفحه دیوار در تعریف مقطع فعال شود. برای جلوگیری از ناپایداری مدل در جهت افقی میتوان درجه آزادی کلیه گره های فونداسیون (نه بالای دیوارها) را در جهات Ux,Uy,Rz مقید نمود.
چنانچه وزن دیوارها در مدلسازی ETABS وارد شده اند، در مدل SAFE آنها را بصورت بی وزن مدل نمایید.
