نمونه نقشه اتوکد تقویت با FRP

دانلود فایل اتوکد AutoCAD نمونه نقشه مقاومسازی با الیاف اف آر پی

فایل قابل ویرایش می باشد و می توانید برای پروژه های خود استفاده کنید.

در خصوص نحوه مدلسازی FRP در Etabs می توانید به سایر مطالب مندرج در سایت مراجعه کنید.

توجه فرمایید که محاسبه و اجرای پروژه های بهسازی و مقاومسازی یک کار تخصصی بوده و چنانچه تجربه و دانش کافی در این خصوص ندارید، پس از فراگیری و مشورت با مهندسین دارای صلاحیت و تایید آن ها اقدام به تهیه و ارسال نقشه کنید.

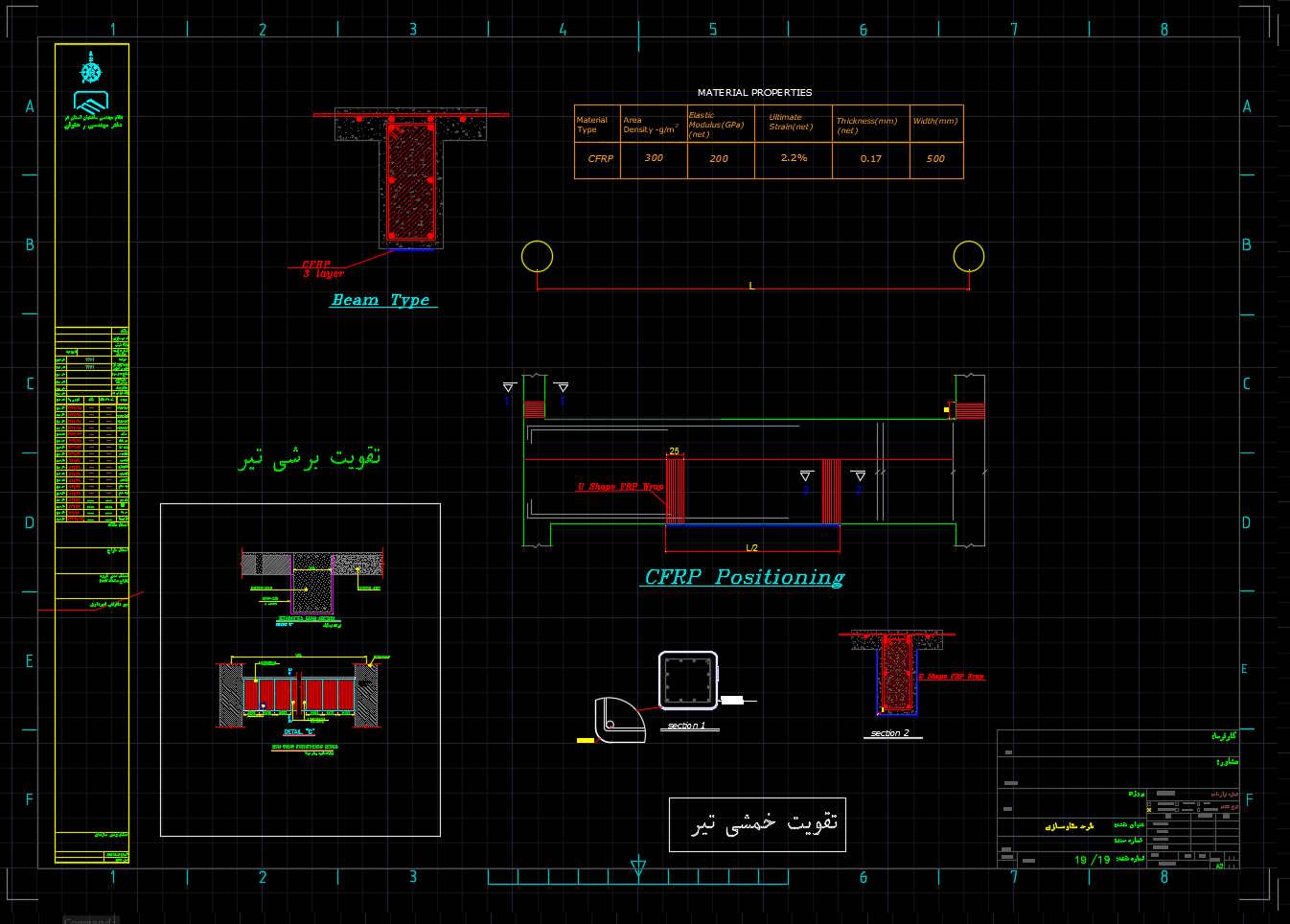

فایل اتوکد ارائه‌شده (فرمت DWG قابل استفاده در AutoCAD 2010 به بالا) شامل پلان‌های مقاوم‌سازی برای چند دهانه بحرانی، برش‌های اجرایی از اتصال FRP به ورق فولادی و بتن، و جزئیات توسعه طول و میلگردهای محافظ است. تمام لایه‌ها (Layers) نام‌گذاری استاندارد داشته و قابل ویرایش برای تطبیق با پروژه شما می‌باشند. این نقشه برای مهندسین عمران و زلزله، مجریان بهسازی سازه‌ها و دانشجویان تحصیلات تکمیلی یک منبع عملی ارزشمند است. برای دانلود فایل، روی دکمه زیر کلیک کنید و در صورت استفاده در پروژه‌های حرفه‌ای، حتماً تطابق با آیین‌نامه محلی را بررسی نمایید.

لینک دانلود

Sample Frp Drawing [ Etabs-SAP.ir ]

https://etabs-sap.ir/wp-content/uploads/2026/05/Sample-Frp-Drawing-Etabs-SAP.ir-.zip

در این پروژه، یک نقشه کامل و اجرایی از مقاوم‌سازی سازه‌های بتنی و فولادی با استفاده از ورق‌های پلیمری مسلح به الیاف (FRP) آماده شده است. FRP به دلیل نسبت استحکام به وزن بالا، مقاومت عالی در برابر خوردگی و سهولت نصب، امروزه به یکی از مؤثرترین روش‌ها برای بهسازی لرزه‌ای و افزایش ظرفیت باربری اعضای سازه‌ای مانند تیرها، ستون‌ها و دال‌ها تبدیل شده است. این نقشه شامل جزئیات دقیق از نحوه پیاده‌سازی لایه‌های FRP، و مشخصات فنی چسب‌های اپوکسی مورد تأیید آیین‌نامه‌های معتبر (ACI 440 و نشریه 345 سازمان برنامه و بودجه ایران) می‌باشد.
