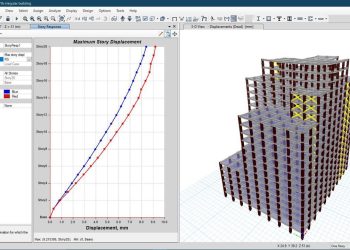

کنترل برش چشمه اتصال

1.1k
بازدیدها

با آمدن نسخه ی جدید آیین نامه ACI318 یعنی نسخه 2019 و به طبع آن مبحث نهم مقررات ملی ساختمان ، کنترل برش چشمه اتصال برای قاب های خمشی متوسط نیز الزامی می باشد. از آنجا که نسخه های قبلی Etabs فاقد این آیین نامه هستند این موضوع به یکی از چالش های اساسی مهندسی محاسب تبدیل شده است.

لذا روشهای مختلفی برای کنترل این موضوع تاکنون ارائه شده است. که ساده ترین آن ها روش زیر می باشد.

می توان از فایل مدل شده یک save as گرفت و ستونها را انتخاب کرد و سطح شکل پذیری ویژه اعمال کرد برای ستونها و در مسیر زیر مقدار phi را دستی به 0.75 تغییر دهیم:

Design>Concrete Frame Design>View/Revise Preferences

Phi (joint Shear)=0.75

نرم افزار ETABS با توجه به مساحت آرماتور محاسبه شده تیرها، ratio برش چشمه اتصال را محاسبه می کند.( البته این موضوع در خصوص ستون های بام صحیح نمی باشد لذا ستون های بام را باید جداگانه و به صورت دستی یا با ضریب اطمینان بالایی قبول کرد به عنوان مثال در صورتی که نسبت تنش کمتر از 0.7 گزارش شود مورد قبول قرار داد)



در کنار روش فوق که تقریب خوبی دارد پلاگینی هم جناب مهندس سعدانی نوشته اند که از لینک زیر قابل دانلود است.

http://farsangroup.com/2114/jointshear_plugin.html



اما فایل اکسلی هم شرکت امیدنگار ارائه کرده است که در کنار روش های فوق می تواند مفید باشد



Joint Shear Capacity Ratio 98-10-23.xlsx

  •  Joint Shear Capacity Ratio 98-10-23.xlsx
  •  255 کیلوبایت
